HONORope Double-Safe

Horizontaal valbeveilingssysteem. Optimale bewegingsvrijheid tot in drie dimensies.



Het gepatenteerde HONORope Double-Safe valbeschermingssysteem is ontworpen in antwoord op de beperkingen van de horizontale enkelkabel- en railsystemen.



De essentie

Tijdens het werken op hoogte is het essentieel dat de mensen die deze werkzaamheden uitvoeren tegen vallen beschermd worden. Van minstens net zo groot belang is het dat zij, terwijl aan zo’n systeem bevestigd, de bewegingsvrijheid hebben die voor de uitvoering van dat werk benodigd is en hun productiviteit niet daalt. Daaraan ontbreekt het in de praktijk veelal!



Tot in drie dimenties

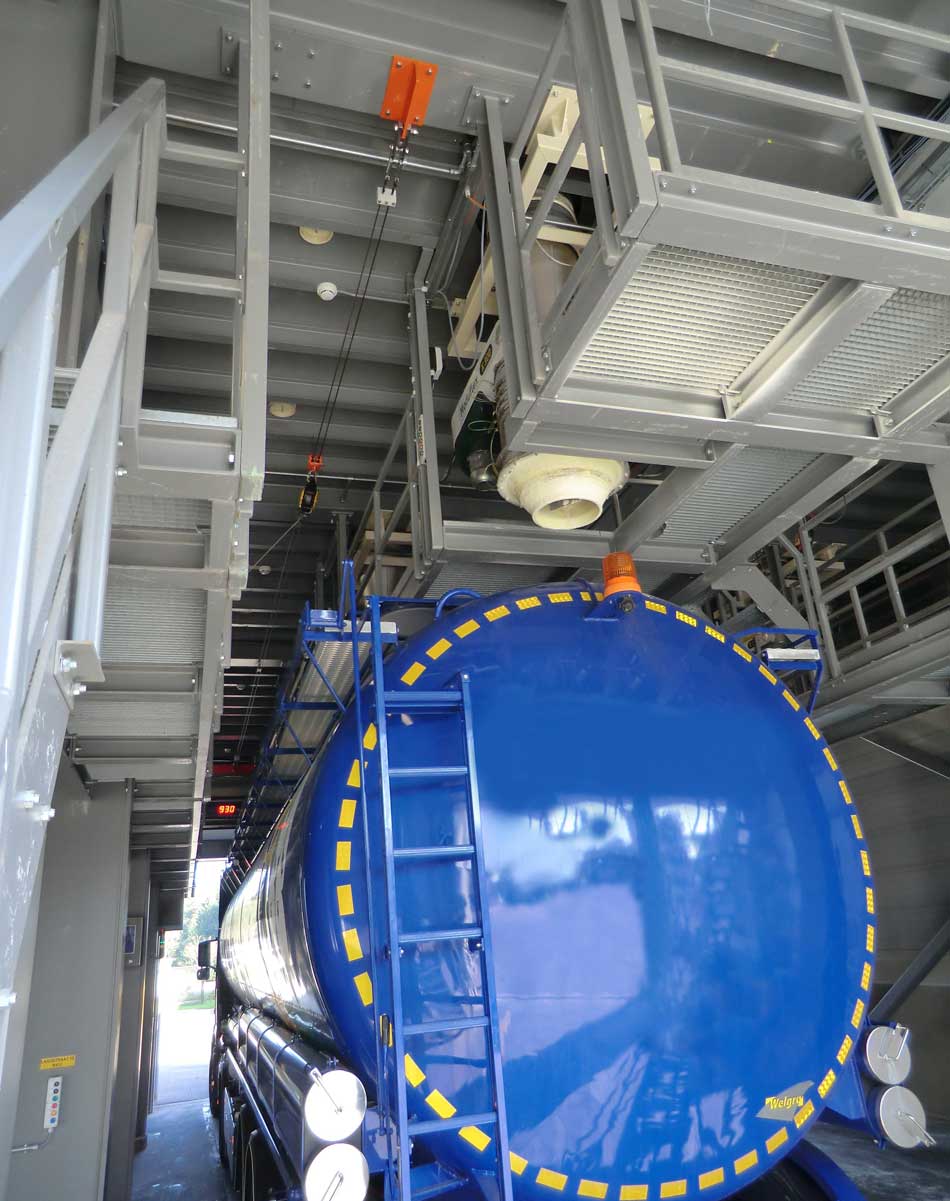

Het HONORope Double-Safe systeem is een horizontaal valbeveiligingssysteem met grote voordelen waaraan uiteenlopende ‘verbindingsmiddelen’ (vanglijnen, valstopapparaten, e.d.) kunnen worden bevestigd. Zo worden bewegingsvrijheid en veiligheid tot in drie dimensies bewerkstelligd! Dit systeem kan aan uiteenlopende constructies (staal, beton- en metselwerk, hout, etc.) worden gemonteerd. Bijvoorbeeld: beladingsstations, galerijen, daken, hangars, transportbanden, (bovenloop)kranen, ect.



Optimale bewegingsvrijheid

Het HONORope Double-Safe systeem is (ook) in samenstelling gecertificeerd met ‘verbindingsmiddelen’ uit de STAR-series toestelrange van HONOR (valstopapparaten en antivaltoestellen met geïntegreerde reddingfunctie). Gecombineerd met deze toestellen wordt een enorme bewegingsvrijheid bewerkstelligd zonder dat de gebruikers zich moeten los- en weer aankoppelen tijdens verplaatsingen of passeren tussenbevestigingen en bochten. Het HONORope Double-Safe systeem is geschikt als horizontaal systeem met hellende vlakken tot 15 graden en goedgekeurd voor vijf gebruikers. Een uniek en daarom in Europa en Noord-Amerika gepatenteerd valbeschermingssysteem waarmee gebruikers probleemloos in veiligheid kunnen worden gebracht nadat zich een val heeft voorgedaan.



Lage valkrachten

De optredende reactiekrachten zijn heel belangrijk voor de gebruikers én het object waaraan het systeem bevestigd wordt. Altijd zijn deze krachten – dankzij de zeer geringe valafstand (obstakels, valenergie) – op het lichaam laag, ter voorkoming van letsel. Ook de krachten uitgeoefend op het object waaraan het systeem is aangebracht zijn uiterst laag zodat een bestaande constructie niet hoeft te worden versterkt of ‘licht’ – dus kostengunstig, op uw specifieke klantwensen, met grote bewegingsvrijheid, zeer geringe valafstand, etc. – kan worden ontworpen. Deze en andere zaken bepalen de juiste uitvoering van het HONORope Double-Safe systeem.

Het ontwerp van een HONORope Double-Safe systeem wordt vooraf op uw locatie onderzocht op haalbaarheid. Zaken als ontwerp en constructie-eisen (statische en dynamische sterkte) van het object worden beoordeeld. Hierbij zijn de energie absorberende tussenbevestigingen en Low-Impact Energy Absorber de kracht-reducerende elementen van het systeem.

Kenmerken HONORope Double-Safe

  • Automatisch werkend, drie-dimensionaal valbeveiligingssysteem;
  • Gebruikers: tot maximaal 5 gebruikers, ook binnen één sectie;
  • Overspanning: maximaal 30 meter, tussen eind- en tussenbevestigingen, bochten, etc.;
  • Bijzonder geringe verticale uitwijking bij optredende val;
  • Bochten: tot 180 graden en op klantwens (voor situatie benodigd);
  • Maximale systeemlengte: oneindig;
  • Dubbele kabel = dubbele veiligheid & zekerheid;
  • ‘Floating Cables’ voorkomen kabelslijtage door trillingen en uitzetten/krimp in systeem (veiligheid & onderhoudskosten);
  • Energie-absorberende tussen bevestigingen;
  • Trolley:
    • Rolt over het systeem, beweegt soepel mee met de verplaatsingen van de gebruiker;
    • Ongevoelig voor vuil- en ijsafzetting op systeemonderdelen;
    • Plaatsbaar op en afneembaar van systeem door gebruiker (double-action);
    • Ontwikkeld voor combinatie met grote, zware toestellen (t.b.v. grote bewegingsvrijheid gebruikers);
  • Geen beschadigingen van het systeem door: wind, glijdende trolleys, staal-staal contact door schuivende kabels;
Double Safe HONOR

Turn-key installatie

Op basis van een Risico Inventarisatie & Evaluatie (RI&E) worden de risico’s van de werkzaamheden op hoogte in kaart gebracht en vervolgens het programma van eisen omtrent de benodigde uitvoering van het HONORope Double Safe systeem opgesteld. Daarnaast wordt de beoordeling van het object waaraan de HONORope Double-Safe dient te worden bevestigd vooraf onderzocht en op voldoende sterkte beoordeeld. Indien een constructie ter bevestiging van het valbeveiligingssysteem (nog) ontbreekt kunnen wij het ontwerp hiervan, sterkteberekeningen en uiteraard de montage en inbedrijfstelling van de valbeveiliging geheel voor u verzorgen. Elk systeem is maatwerk. Eenmaal geïnstalleerd biedt het systeem optimale veiligheid en gebruiksgemak.

DS Trolley

Het speciale trolley-ontwerp maakt het mogelijk om op elk gewenst punt of locatie de trolley te bevestigen aan of los te koppelen van het HONORope Double-Safe systeem.

Technische specificaties



HONORope Double-Safe

  • Vrije overspanning systeem: max. 30 meter (tussen eind- en tussenbevestigingen, bochten, etc.)
  • Aantal gebruikers: max. 5 personen
  • Sterkte-eis bevestigingspunten:
    • Eindbevestigingen: conform EN 795:2012
    • Tussenbevestigingen en bochten: conform EN 795:2012
  • Kabels: 2 x 8 mm, totale breeksterkte > 66 kN, rvs-316
  • Energie-absorberende tussenbevestigingen: rvs
  • Bochten: 15° – 180°, rvs
  • Tussenbevestiging: energie-absorberend met ‘Floating Cables’-techniek
  • Maximale systeemlengte: oneindig
  • Trolley: alu-legering, rvs & brons

Goedkeuring conform (CE-0158)

Norm: EN 795:2012 klasse C (systeem goedkeur)



Patenten:

  • NL 1010740
  • GB 2344610
  • DE 199 58 734 B4
  • US 6,334,50
  • CA 2291533

Bestelgegevens

Art. nr: R010.332.001 HONORope Double-Safe systeem, EN795 Klasse-C,

Art. nr: R010.331.010 Trolley HONORope Double-Safe, afneembaar



Video

HONORope Double-Safe – gepatenteerd dubbel-kabel permanent valbeveiligingssysteem



STAR-Series & HONORope Double-Safe system
