TwinSleeve® davit

Mobiele ankervoorziening voor valbeveiliging- en reddingssystemen. 360° Draaibare mast, hoogte instelbare Toestel-Sleeve en Giek-Sleeve.



Gepatenteerde gebruikersvoordelen geïntegreerd in TwinSleeve® davit. Uniek vormgegeven en bijzonder ergonomisch en gebruikersvriendelijk dankzij in hoogte instelbare Toestel-Sleeve en Giek-Sleeve met de benodigde toestellen aan mast-zijde bedienaar/mangatwacht. De lichtgewicht aluminium mast met giek is 360° stabiel draaibaar zonder kantelrisico.



Gepatenteerd

Het TwinSleeve ontwerp is uniek. Zowel de Giek-Sleeve als de Toestel-Sleeve zijn in hoogte instelbaar. De maximaal instelbare davithoogte is belangrijk om de gebruiker of slachtoffer met de gehele lichaamslengte boven de rand te kunnen hijsen en in veiligheid te brengen, ook als een mangat boven een vloer uitsteekt.



Ergonomisch bedienbaar

Dankzij de in hoogte instelbare Toestel-Sleeve kan de bedienaar, ongeacht zijn lichaamslengte, de toestellen op ergonomische wijze bedienen. Gebruikersvriendelijkheid neemt verder toe doordat de benodigde toestellen zich aan zijde bedienaar bevinden.



Totaalconcept

De TwinSleeve davit heeft een groot hoogte- en vluchtbereik zonder losse onderdelen. Uiteenlopende davit-onderstellen voor optimaal gebruik in uw inzetsituatie. Dankzij het grote aantal plaatsbare toestellen zijn veel verschillende functionaliteiten realiseerbaar.



Het benodigde davit-onderstel wordt door de aard van de opstelplaats bepaald. Bij regelmatige inzet op vaste werkplekken is een permanente vloeradapter handig. Wordt de davit op uiteenlopende plekken ingezet, dan is een mobiel onderstel nodig.



Modulaire TwinSleeve® davit onderstellen

Voor gebruik van de TwinSleeve davit zijn verschillende modulaire onderstellen beschikbaar:

  • Vloeradapter: opbouw (gegalvaniseerd en RVS);

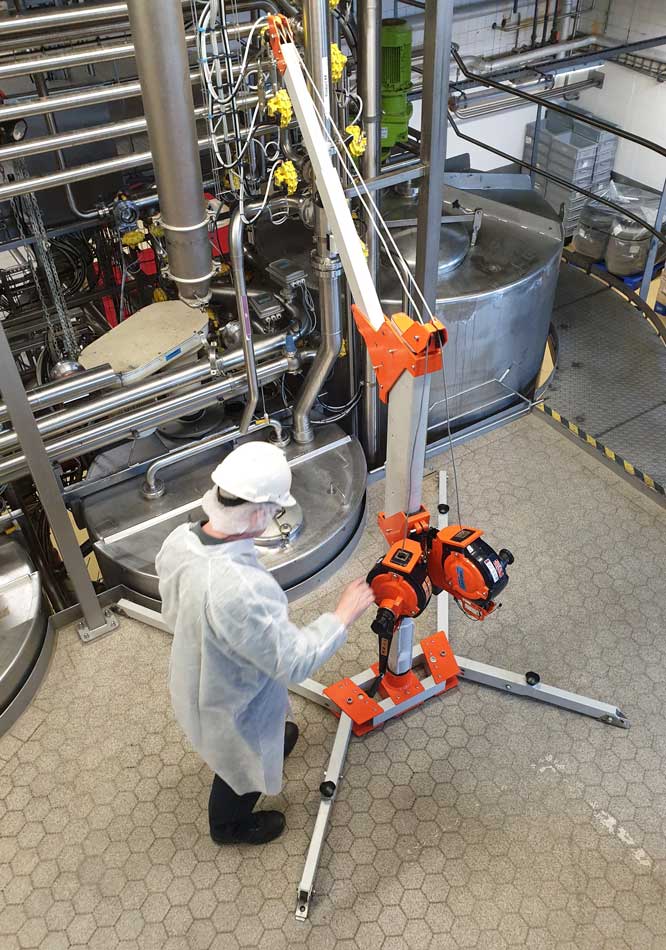

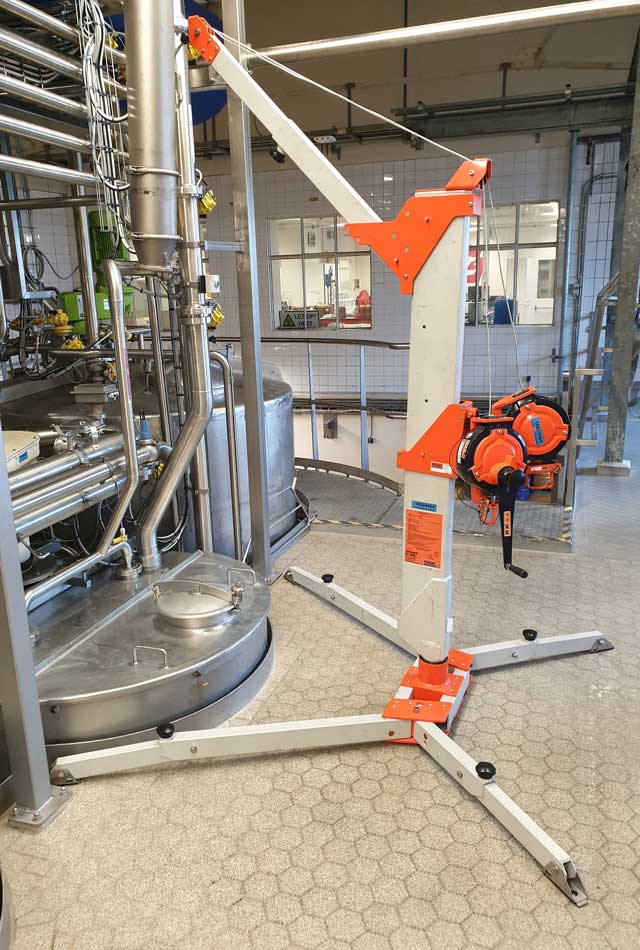

  • TwinSleeve Spider®: onderstel met 4 poten;

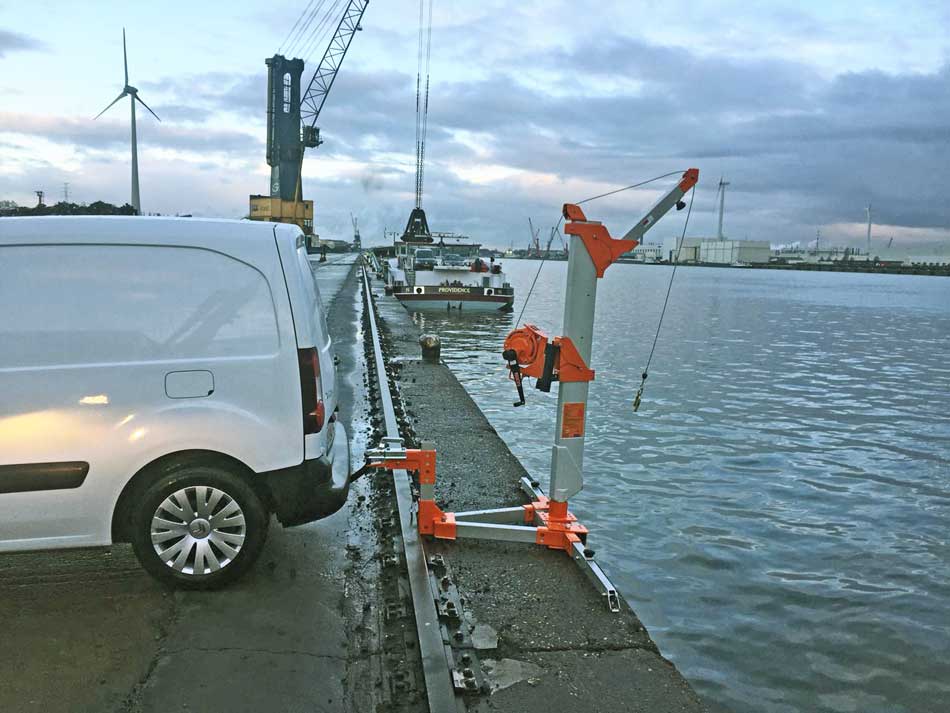

  • TwinSleeve HitchConnect®: onderstel met trekhaak-bevestiging, in lengte instelbaar;
  • TwinSleeve CounterWeight®: onderstel exclusief contragewichten;

Combinatie met valbeveiliging-, reddings- en evacuatiesystemen

Belangrijk is de ergonomische bedienbaarheid van de aan de davit bevestigde valbeveiliging-, reddings- en evacuatiesystemen. In de Europese Richtlijn 2001/45/EC zijn (verplichte) combinaties hiervan vastgelegd. De benodigde toestellen bevinden zich aan de veilige (niet mangat o.i.d.) mastzijde van de davit, dus aan de bedieningszijde van de mast.

De modulaire TwinSleeve davit is systeem-goedgekeurd met de HONOR STAR-series toestellen. Hierdoor kan tot 450 meter (!) hoogteverschil veilig worden gewerkt. Deze davit is goedgekeurd voor 2 personen (bijvoorbeeld slachtoffer en redder).



Kenmerken TwinSleeve® davit: mobiel en vast ankerpunt

  • TwinSleeve®: uniek davit-ontwerp;
  • Zowel Toestel-Sleeve als Giek-Sleeve in hoogte instelbaar, voordelen:
    • Dankzij de in hoogte instelbare Toestel-Sleeve kan de bedienaar, ongeacht zijn lichaamslengte, de toestellen op ergonomische wijze bedienen;
    • De in hoogte instelbare Giek-Sleeve biedt meer keuzemogelijkheden hoogte-instelling giek-top bij mogelijke obstakels;
  • Belangrijk is de ergonomische bedienbaarheid van de aan de davit bevestigde valbeveiliging-, reddings- en evacuatiesystemen. In de Europese Richtlijn 2001/45/EC zijn (verplichte) combinaties hiervan vastgelegd;
  • De benodigde toestellen bevinden zich aan de veilige (niet kade-rand, mangat o.i.d.) mastzijde van de davit, dus aan de bedieningszijde van de mast;
  • Hoogte, instelbaar: 2,30 – 3,00 m; De maximaal instelbare davithoogte is belangrijk om de gebruiker of slachtoffer met de gehele lichaamslengte boven de rand te kunnen hijsen en in veiligheid te brengen;
  • Reikwijdte/Vlucht (giek, horizontale lengte): 75 cm – 100 cm;
  • Davit 360° draaibaar;
  • Het benodigde davit-onderstel wordt door de aard van de opstelplaats bepaald. De Vloeradapter (gegalvaniseerd of rvs), Spider® (onderstel met vier poten), HitchConnect® (trekhaakonderstel, in lengte instelbaar) en CounterWeight® (contragewicht-onderstel) onderstellen zijn beschikbaar;
  • Combinatie met valbeveiliging, personenlieren, reddings- en evacuatiesystemen: TwinSleeve davit is systeem-goedgekeurd (als verplicht!) met de HONOR STAR-series apparaten;
  • Goedkeuren:
    • EN 795:2012 type B;
    • CEN/TS 16415:2017 (meerdere personen, bijvoorbeeld slachtoffer en redder);
    • Lasten max. 150 kg;
    • Machinerichtlijn 2006/42/EC;
    • EN 1496:2017;
    • EN 1808:2015;
  • Patent nr: 2018680.
  • Plaatsbaar langs kades, bordessen, randen, boven putten, tanks, mangaten, etc.

Technische specificaties



TwinSleeve® davit

  • Instellingen:
    • Hoogte, instelbaar: 2,30 – 3,00 m (7,5 – 9,8 ft)
    • Reikwijdte/Vlucht (giek, horizontale lengte): 75 cm – 100 cm (29,5 – 39,4”)
  • Bevestigingsmogelijkheden toestellen:
    • Op de mast aan de bedieningszijde
    • Aan top van de giek
  • Constructie:
    • Mast: ééndelig
    • Giek: tweedelig, in lengte instelbaar
    • Giek-Sleeve & Toestel-Sleeve: in hoogte instelbaar
    • 360º Draaibaar (mast met giek)
    • Twee kabelgeleiders (over de masttop en giektop)
  • Materialen:
    • Mast & giek: aluminium (poedergecoat)
    • Onderstellen: aluminium & staal (poedergecoat)
  • Modulaire toestelbeugels ter bevestiging van valbeveiligingsapparaten, reddingslieren, personenlieren, reddings- & evacuatieapparaten
  • Capaciteit:
    • Personen: max. 2
    • Lasten: max. 150 kg – 331 lbs
  • Massa’s (excl. basis):
    • Mast: 37 kg (81,6 lbs)
    • Giek: 6,6 kg (14,6 lbs)
  • Zeer lage keurings- & inspectiekosten

Gecertificeerd volgens:

  • EN 795:2012 type B;
  • CEN/TS 16415:2017 (meerdere personen, bijvoorbeeld slachtoffer en redder);
  • Lasten max. 150 kg;
  • Machinerichtlijn 2006/42/EC;
  • EN 1496:2017;
  • EN 1808:2015;
  • Amerikaanse norm: Z359.14-2012-A – aangevraagd



Patent:

Octrooinummer: 2018680



Accessoires

  • Tussenbeugel (waarop toestelbeugels worden aangebracht), blauw
  • Vloeradapter, TwinSleeve Davit Mast, gegalvaniseerd
  • Vloeradapter, TwinSleeve Davit Mast, roestvrij staal
  • TwinSleeve Spider®, onderstel vier poten
  • TwinSleeve HitchConnect®, trekhaakonderstel (in lengte instelbaar)
  • TwinSleeve CounterWeight®, contragewicht-onderstel (excl. contragewichten)
  • HONOR STAR-series® valbeveiliging, reddings- en evacuatieapparaten i.c.m. als systeem goedgekeurd

Bestelgegevens

Art.nr: R010.235.100 TwinSleeve davit
Art.nr: R010.235.105 Tussenbeugel, t.b.v. STAR-series toestelbeugels (blauw)
Art.nr: R010.235.110 Vloeradapter, opbouw, gegalvaniseerd
Art.nr: R010.235.111 Vloeradapter, opbouw, rvs
Art.nr: R010.235.120 TwinSleeve Spider
Art.nr: R010.235.130 TwinSleeve HitchConnect
Art.nr: R010.235.140 TwinSleeve CounterWeight
